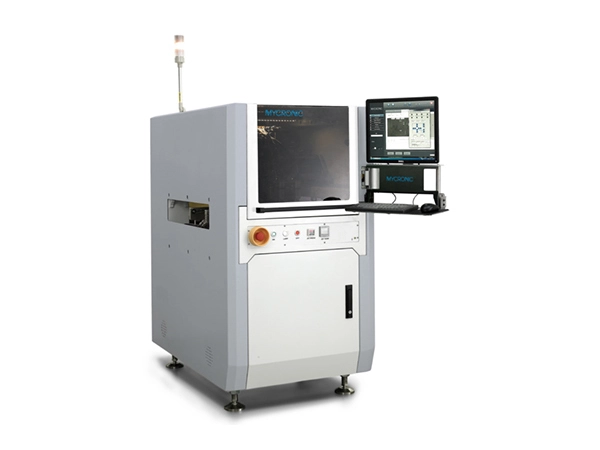

MYJ10X సోల్డర్ పేస్ట్ జెట్ ప్రింటింగ్ సిస్టమ్ నాన్-ప్లానార్ PCBలకు (0.4 మిమీ కంటే తక్కువ ఎత్తు తేడాలతో) వసతి కల్పిస్తుంది మరియు నియంత్రించదగిన టంకము పేస్ట్ మందాన్ని అందిస్తుంది, వినియోగదారులు వివిధ ప్రదేశాలలో వేర్వేరు మందాలను పేర్కొనడానికి అనుమతిస్తుంది. ఇది నేరుగా కాంపోనెంట్స్పై ప్రింటింగ్కి మద్దతు ఇస్తుంది-ఇది 3D/స్టాక్డ్ అసెంబ్లీ ప్రాసెస్లకు అనుకూలంగా ఉంటుంది-మరియు స్టెన్సిల్స్ అవసరాన్ని తొలగించడం ద్వారా అధిక సామర్థ్యాన్ని అందిస్తుంది.
- స్టెన్సిల్ అవసరం లేదు; నిర్దిష్ట టంకము జాయింట్ ఆకారాలు అవసరమయ్యే అనువర్తనాలకు ప్రత్యేకంగా అనుకూలం
- వివిధ ఉత్పత్తుల కోసం వేగవంతమైన ప్రోగ్రామింగ్ మరియు ధృవీకరణ
- ఒకే ఉత్పత్తిపై ప్రక్కనే ఉన్న ప్యాడ్ల మధ్య టంకము వాల్యూమ్లో గణనీయమైన వైవిధ్యాలను నిర్వహించగల సామర్థ్యం
- సులభంగా PoP (ప్యాకేజీ-ఆన్-ప్యాకేజీ) టంకము పంపిణీ అప్లికేషన్లకు మద్దతు ఇస్తుంది
- శుభ్రపరచడం అవసరం లేదు; చాలా సులభమైన నిర్వహణ
- అధిక ఏకీకరణ సాంద్రత కలిగిన ఉత్పత్తులకు ప్రత్యేకంగా సరిపోతుంది
- అసమాన ఉపరితలాలు (వివిధ ఎత్తులు) కలిగిన ఉత్పత్తులకు అనువైన అనువైన పంపిణీ; టంకము వాల్యూమ్ యొక్క ఖచ్చితమైన నియంత్రణ
| ప్రాథమిక పారామితులు | MYJ10X ఇన్-లైన్ సోల్డర్ పేస్ట్ జెట్టింగ్ ప్లాట్ఫారమ్ |
| కొలతలు | 770 x 1200 x 1400 mm (W x D x H) |
| మెషిన్ బరువు | 650 కిలోలు (ప్రామాణిక కాన్ఫిగరేషన్) |
| డిస్పెన్సింగ్ ఏరియా | W x D = 350 mm x 475 mm (ప్రామాణిక కాన్ఫిగరేషన్) |
| గరిష్టంగా PCB పరిమాణం (సింగిల్-లేన్ మోడ్) | W x D = 350 mm x 475 mm |
| గరిష్టంగా PCB పరిమాణం (ద్వంద్వ-లేన్ మోడ్) | W x D = 350 mm x 210mm (ద్వంద్వ-ట్రాక్ ఏకకాలంలో) |
| కన్వేయర్ | ఎత్తు 890-965mm; ప్రామాణిక SMEMA కమ్యూనికేషన్; డ్యూయల్-ట్రాక్ ఎంపిక అందుబాటులో ఉంది |
| కన్వేయర్ లోడ్ సామర్థ్యం (ఫిక్చర్ సహా) | 3kg (భారీ లోడ్ల కోసం అనుకూలీకరణ అవసరం) |
| కన్వేయర్ వెడల్పు సర్దుబాటు పరిధి | సింగిల్-ట్రాక్: 50–475mm; ద్వంద్వ-ట్రాక్ ఏకకాలంలో: 50-210mm |
| PCB మందం | 0.5mm < T < 6mm; ఇతర మందాలకు అనుకూలీకరణ అవసరం |
| స్థాన ఖచ్చితత్వం | ±30μm @ 3σ (X, Y) |
| పునరావృతం | ±15μm @ 3σ (X, Y) |
| గరిష్టంగా వేగం | 1000 mm/s (X, Y) |
| గరిష్టంగా త్వరణం | 1గ్రా (X, Y) |
|
|
|
| ప్రాథమిక పారామితులు | సోల్డర్ పేస్ట్ జెట్టింగ్ వాల్వ్ |
| వాల్వ్ కాన్ఫిగరేషన్ AP (చిన్నది) | 215-260μm; 2.1–3.2nl; 200Hz |
| వాల్వ్ కాన్ఫిగరేషన్ AG (మీడియం) | 330-520μm; 5-20nl; 160-300Hz |
| మెటీరియల్ ఫీడ్ గాలి ఒత్తిడి | 15.9 సై |
| జెట్టింగ్ ఎత్తు | 0.6 ± 0.1మి.మీ |
| సర్టిఫికేషన్ రకం | CE |
